C1319 शंक्वाकार डायमंड कम्पोजिट दांत
वीडियो
C1319 एक विस्तारित, पतला DEC इंसर्ट है जिसे विशेष रूप से PDC ड्रिल बिट्स के लिए डिज़ाइन किया गया है, जो तीन मुख्य कार्य करता है: सेंटर कटिंग टीथ, डेप्थ लिमिटिंग/रीमिंग टीथ और शॉक-एब्जॉर्बिंग टीथ। यह उन्नत इंसर्ट प्रीमियम पॉलीक्रिस्टलाइन डायमंड और टंगस्टन कार्बाइड मैट्रिक्स का उपयोग करके निर्मित किया गया है, जो इसे पतले ड्रिल बिट्स, डाउन-द-होल ड्रिल बिट्स, इंजीनियरिंग टूल्स और रॉक-ब्रेकिंग उपकरणों के लिए आदर्श बनाता है। अपने अनुकूलित पतले सिरे के डिज़ाइन के साथ, C1319 कठोर घिसाव और प्रभाव की स्थितियों में भी स्थिर प्रदर्शन बनाए रखता है, जिससे यह दुनिया भर में निर्माण, खनन और उत्खनन इंजीनियरिंग में एक अनिवार्य घिसावट पुर्जा बन जाता है।
पैरामीटर तालिका
| प्रतिरूप संख्या। | सी1319 | लंबाई | मानक |
| प्रकार | पीडीसी कटर/इंसर्ट/बटन | सामग्री | टंगस्टन कार्बाइड |
| प्रयोग | कुआँ खोदना, तेल क्षेत्र, गैस क्षेत्र, खनन उद्योग, निर्माण | प्रतिरोध पहन | सुपर हाई |
| तापीय स्थिरता | 750℃, 800℃, 850℃, 900℃ | उत्पादन प्रक्रिया | एचटीएचपी सिंटरिंग |
| डायमंड ग्रेड | पीसीडी | आधार सामग्री | टंगस्टन कार्बाइड |
| कुल ऊंचाई | 5~34 | सहनशीलता | ±0.02 मिमी |
| प्रभाव कठोरता | उत्कृष्ट | प्रमाणन | आईएसओ 9001 |
| आकार | गोल | मिलान किया गया ड्रिल बिट | पीडीसी ड्रिल बिट्स, कोर बिट्स, ट्राइकोन बिट्स, ड्रिल पाइप (हम कस्टम ड्रिल बिट निर्माण की सुविधा भी प्रदान करते हैं) |
| न्यूनतम मात्रा | 100 पीस | विनिर्देश | 1319 |
| परिवहन पैकेज | अनुकूलित, कार्टन/लकड़ी का डिब्बा | मूल | चीन |
| ट्रेडमार्क | नाइनस्टोन्स | उत्पादन क्षमता | 10000 पीस/वर्ष |
लागू स्तर
यह 20~82MPa की संपीडन शक्ति वाली मध्यम-नरम से मध्यम-कठोर मिश्रित संरचनाओं के लिए एकदम सही है: गाद मिट्टी, रेत-बजरी की अंतर्परत, अपक्षयित कीचड़ शेल, मध्यम सघन बलुआ पत्थर, चूना पत्थर, परिवर्तित कायांतरित चट्टान और वैकल्पिक नरम-कठोर क्लैस्टिक परतें। यह महीन अपघर्षक रेत के कणों वाली विषम परतदार जमीन को आसानी से संभालता है। मानक C1319 अति-कठोर सघन ग्रेनाइट या उच्च-सिलिका चर्ट की निरंतर ड्रिलिंग के लिए अनुशंसित नहीं है; अनुरोध पर अति-कठोर चट्टान स्थितियों के लिए अनुकूलित उच्च-कठोरता वाला संशोधित संस्करण उपलब्ध है।
मुख्य उत्पाद के लाभ
उत्कृष्ट घिसाव प्रतिरोध
कार्य सतह में उच्च घनत्व वाली सिंथेटिक पॉलीक्रिस्टलाइन डायमंड परत का उपयोग किया गया है; इसकी सेवा अवधि पूर्ण ठोस कार्बाइड इंसर्ट की तुलना में 5 से 8 गुना अधिक है, जिससे दांतों को बार-बार बदलने की आवश्यकता काफी कम हो जाती है और ग्राहकों की उपभोग्य सामग्रियों पर कुल खरीद लागत में भारी कटौती होती है।
बेहतरीन टक्कर रोधी प्रदर्शन
डायमंड लेयर और WC सबस्ट्रेट के बीच ग्रेडिएंट ट्रांजिशन बॉन्डिंग, चट्टानों के तेज टकराव और ड्रिल के कंपन को कम करती है; साधारण अलॉय कटर की तुलना में एंटी-चिपिंग क्षमता 25% से अधिक बेहतर होती है, जिससे इंटरबेडेड रॉक ड्रिलिंग के दौरान टिप टूटने से बचा जा सकता है।
भारी ड्रिल लोड के लिए उच्च संपीड़न प्रतिरोध
आंतरिक ढीले छिद्रों के बिना इंटीग्रल एचपीएचटी सिंटर्ड ब्लैंक; सघन संरचना बिना विरूपण या दरार के उच्च डाउनहोल ड्रिलिंग दबाव को सहन करती है, भारी-लोड पाइलिंग और ओपन-पिट माइनिंग ड्रिलिंग के लिए आदर्श।
उत्कृष्ट उच्च-तापमान तापीय स्थिरता
750℃ तक की तापीय स्थिरता के लिए रेटेड; निरंतर शुष्क ड्रिलिंग घर्षण ताप के तहत हीरे की परत का क्षरण या विखंडन नहीं होगा, जो बिना रुके लंबे समय तक उच्च तापमान वाले भूमिगत ड्रिलिंग का समर्थन करता है।
ट्रिपल-इन-वन मल्टी-फंक्शनल डिज़ाइन
एक ही C1319 इंसर्ट को एक ही PDC बिट पर सेंटर पोजिशनिंग टूथ, आउटर गेज रीमर टूथ या वाइब्रेशन-डैम्पिंग टूथ के रूप में लगाया जा सकता है, जिससे तीन अलग-अलग स्पेयर पार्ट मॉडल की जगह ली जा सकती है और ग्राहकों की इन्वेंट्री पूंजी और भंडारण दबाव को कम किया जा सकता है।
संपूर्ण C13 सीरीज़ ड्रिल बेस के साथ विनिमेय
13.44 मिमी का एकसमान बाहरी व्यास C1313/C1315/C1317/C1318 से पूरी तरह मेल खाता है; पुराने ड्रिल बिट को लगाने के लिए अतिरिक्त बेस मशीनिंग की आवश्यकता नहीं होती है, जिससे उपकरण अपग्रेड की लागत में भारी कटौती होती है।
सटीक आकार विनिर्देश
मानक C1319 में बाहरी व्यास D=13.440 मिमी, कुल ऊंचाई H=19.050 मिमी, गुंबद का गोलाकार त्रिज्या SR=2.0 मिमी और 6.5 मिमी की निश्चित कटिंग ऊंचाई है, जो इसे C1313 से C1318 तक की सभी 13.44 मिमी बाहरी व्यास वाली C13 श्रृंखला के इंसर्ट में सबसे लंबी कुल ऊंचाई वाला वेरिएंट बनाती है; हमारे संपूर्ण DEC उत्पाद पोर्टफोलियो में छोटे C0606 (6.421 मिमी व्यास वाला मिनी इंसर्ट) से लेकर बड़े आकार के C3129 (30.5 मिमी व्यास वाला हेवी-ड्यूटी कटर) तक के आकार शामिल हैं, जिनमें अलग-अलग ड्रिल बिट कैलिबर और ड्रिलिंग स्थितियों के लचीले मिलान के लिए अलग-अलग गुंबद त्रिज्या और खुली ऊंचाई दी गई है।
सामग्री और कोर प्रौद्योगिकी
5.5 GPa के अति उच्च दबाव और 1500 ℃ से अधिक उच्च तापमान के तहत प्रीमियम पीसीडी वियर लेयर और उच्च कठोरता वाले कोबाल्ट टंगस्टन कार्बाइड सब्सट्रेट को जोड़ा गया है; अनुकूलित इंटरलेयर बॉन्डिंग भारी भार के तहत हीरे के छिलने या परत उखड़ने के छिपे हुए जोखिम को समाप्त करती है।
ब्लैंक प्रेसिंग के लिए विशेष उच्च परिशुद्धता मिश्र धातु मोल्ड; पूर्ण आयामी सहनशीलता को ±0.02 मिमी के भीतर सख्ती से नियंत्रित किया जाता है, बैचों में एकसमान आयाम होता है जिससे थोक ड्रिल बिट असेंबली के दौरान किसी भी प्रकार की फील्ड ग्राइंडिंग की आवश्यकता नहीं होती है और उत्पादन दक्षता में वृद्धि होती है।
आवेदन क्षेत्र

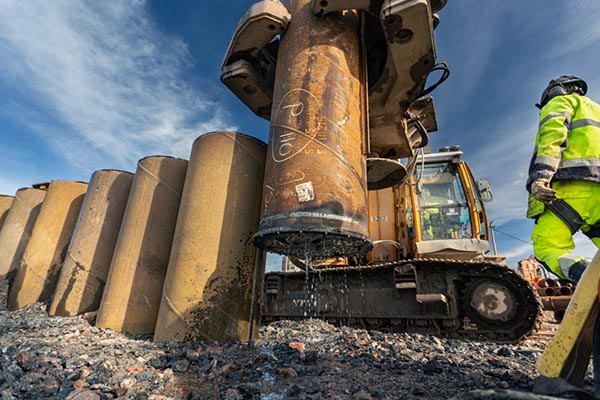

नागरिक अवसंरचना इंजीनियरिंग
नींव के लिए पाइल ड्रिलिंग, नींव के गड्ढे में चट्टान तोड़ना, राजमार्ग के सबग्रेड को मजबूत करने के लिए ड्रिलिंग, ट्रेंचलेस पाइप-जैकिंग, डीटीएच और पीडीसी ड्रिल बिट्स को सपोर्ट करना;

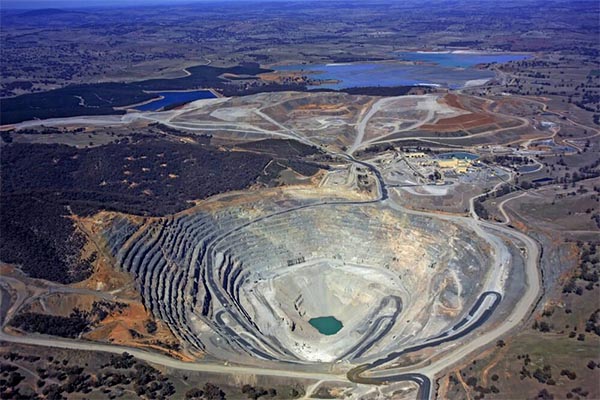

खुली खदान और भूमिगत खनन
खुली खदानों के लिए रोलर कोन बिट गेज/सेंटर इंसर्ट, टनलिंग ड्रिलिंग के घिसाव वाले पुर्जे, स्थिर और मोबाइल रॉक क्रशर के लिए रोलर दांत प्रतिस्थापन;
भूवैज्ञानिक अन्वेषण एवं नमूनाकरण
उच्च आयामी सटीकता स्थिर ड्रिलिंग और नियमित बोरहोल सुनिश्चित करती है। यह संपूर्ण भू-आकृति कोर नमूनाकरण की गारंटी देता है, जो उच्च परिशुद्धता भूवैज्ञानिक सर्वेक्षण और संसाधन अन्वेषण आवश्यकताओं को पूर्णतः पूरा करता है।
जल कुआँ एवं अवसंरचना इंजीनियरिंग
गहरे पानी के कुओं, नींव खोदने और निर्माण परियोजनाओं में व्यापक रूप से उपयोग किया जाता है। सामान्य चट्टानी परतों में कुशल प्रवेश, कम घिसाव और लंबे समय तक निरंतर संचालन के लिए स्थिर प्रदर्शन।
यूनिवर्सल बिट मैचिंग
यह मुख्य पीडीसी बिट्स, कोर बिट्स और ड्रिलिंग टूल्स के साथ अच्छी तरह से संगत है और इनमें अदला-बदली की सुविधा उपलब्ध है। विभिन्न परियोजनाओं के लिए गैर-मानक मिलान आवश्यकताओं को पूरा करने के लिए कस्टम आकार और चैम्फर भी उपलब्ध हैं।
अनुकूलित सेवा
हम बाहरी व्यास, कुल ऊंचाई, पीसीडी परत की मोटाई, चैम्फर शैली और अन्य तकनीकी मापदंडों सहित सभी विशिष्टताओं के पीडीसी कटर के लिए पूर्ण अनुकूलन प्रदान करते हैं।
मानक आकार हमेशा स्टॉक में उपलब्ध रहते हैं। गैर-मानक आयामों, विशेष किनारों, अनुकूलित घिसाव प्रतिरोध ग्रेड और लोगो उत्कीर्णन के लिए, हम निर्माण स्थितियों, बिट संरचना और उपकरण मिलान आवश्यकताओं के अनुरूप व्यक्तिगत समाधान प्रदान करते हैं।
स्वतंत्र उत्पादन लाइनों के साथ, हम नमूना ऑर्डर, थोक ऑर्डर और OEM सेवाएं स्वीकार करते हैं। सटीक आयामी सहिष्णुता नियंत्रण और स्थिर वितरण समय विभिन्न ड्रिलिंग परियोजनाओं की व्यक्तिगत उत्पाद मांगों को पूरी तरह से पूरा करते हैं।
| कटर मॉडल | व्यास/मिमी | कुल | की ऊंचाई | चैम्फर का |
| सी0606 | 6.421 | 6.350 | 2 | 2.4 |
| सी0609 | 6.400 | 9.300 | 1.5 | 3.3 |
| सी1114 | 11.176 | 13.716 | 2.0 | 5.5 |
| सी1210 | 12.000 | 10.000 | 2.0 | 6.0 |
| सी1214 | 12.000 | 14.500 | 2 | 6 |
| सी1217 | 12.000 | 17.000 | 2.0 | 6.0 |
| सी1218 | 12.000 | 18.000 | 2.0 | 6.0 |
| सी1310 | 13.700 | 9.855 | 2.3 | 6.4 |
| सी1313 | 13.440 | 13.200 | 2 | 6.5 |
| सी1315 | 13.440 | 15.000 | 2.0 | 6.5 |
| सी1316 | 13.440 | 16.500 | 2 | 6.5 |
| सी1317 | 13.440 | 17.050 | 2 | 6.5 |
| सी1318 | 13.440 | 18.000 | 2.0 | 6.5 |
| सी1319 | 13.440 | 19.050 | 2.0 | 6.5 |
| सी1420 | 14.300 | 20,000 | 2 | 6.5 |
| सी1421 | 14.870 | 21.000 | 2.0 | 6.2 |
| सी1621 | 15.880 | 21.000 | 2.0 | 7.9 |
| सी1925 | 19.050 | 25.400 | 2.0 | 9.8 |
| सी2525 | 25.400 | 25.400 | 2.0 | 10.9 |
| सी3028 | 29.900 | 28.000 | 3 | 14.6 |
| सी3129 | 30.500 | 28.500 | 3.0 | 14.6 |
ग्राहक समीक्षाएँ
मार्क विल्सन | तेल क्षेत्र ड्रिलिंग परियोजना प्रबंधक
हम लंबे समय से उनके 16 मिमी पीडीसी कटर का उपयोग कर रहे हैं। ये अन्य ब्रांडों की तुलना में कहीं बेहतर घिसाव प्रतिरोध के साथ कठोर संरचनाओं में भी स्थिर रूप से काम करते हैं। कटर से होने वाली टूट-फूट काफी कम हो जाती है, जिससे हमारी ड्रिलिंग की कुल लागत में काफी कमी आती है। दीर्घकालिक सहयोग के लिए ये अत्यधिक विश्वसनीय हैं।
कार्लोस रोड्रिगेज़ | खनन ड्रिलिंग इंजीनियर
ग्रेनाइट और टूटी-फूटी चट्टानों के कारण हमारी कार्य परिस्थितियाँ कठिन हैं। इन पीडीसी कटरों में उत्कृष्ट प्रभाव प्रतिरोध और लंबी सेवा अवधि है। इनका मापन सटीक है और ये बार-बार समायोजन किए बिना हमारे ड्रिल बिट्स में आसानी से फिट हो जाते हैं।
डेविड ब्राउन | अवसंरचना एवं जल कुआँ ठेकेदार
गैर-मानक आकारों और विशेष किनारों के लिए उत्कृष्ट अनुकूलन सेवा। डिलीवरी हमेशा समय पर होती है। ये कटर लगातार उच्च तीव्रता वाले साइट संचालन में भी अच्छा प्रदर्शन करते हैं, तेजी से प्रवेश करते हैं और कम खपत करते हैं, जो हमारे निर्माण कार्यक्रम के साथ पूरी तरह मेल खाता है।
पैकेजिंग
प्रत्येक पीडीसी कटर को टक्कर और टूट-फूट से बचाने के लिए व्यक्तिगत रूप से शॉकप्रूफ सुरक्षा प्रदान की जाती है। नमी और दबाव प्रतिरोधी कार्टन पैकेजिंग का उपयोग किया जाता है, थोक ऑर्डर के लिए लकड़ी के बॉक्स का विकल्प उपलब्ध है, जो लंबी दूरी के परिवहन के लिए सुरक्षित है।
वितरण
नमूने और थोक ऑर्डर स्वीकार्य हैं। हम एक्सप्रेस, हवाई और समुद्री माल ढुलाई की सुविधा प्रदान करते हैं। पर्याप्त उत्पादन क्षमता स्थिर लीड टाइम, सुरक्षित और समय पर डिलीवरी सुनिश्चित करती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: मानक C1319 की अधिकतम ताप प्रतिरोधकता तापमान क्या है? क्या शुष्क गर्म ड्रिलिंग के दौरान हीरे की परत निकल जाएगी?
ए: मानक संस्करण 750℃ की ऊष्मीय स्थिरता प्राप्त करता है; सामान्य शुष्क ड्रिलिंग के दौरान उत्पन्न घर्षण ऊष्मा निर्धारित सीमा से नीचे रहती है, इसलिए परतें अलग नहीं होतीं। हम 750℃ से अधिक तापमान पर लंबे समय तक काम करने के लिए अनुकूलित अति-उच्च तापमान श्रेणी का उत्पादन कर सकते हैं।
प्रश्न: क्या C1317/C1318/C1319 को एक ही तरह के ड्रिल बेस पर एक दूसरे के स्थान पर लगाया जा सकता है?
ए: जी हाँ, स्थापना के लिए तीनों इंसर्ट का बाहरी व्यास 13.44 मिमी समान है; केवल कुल ऊँचाई भिन्न है और आधार में संशोधन किए बिना सीधे अदला-बदली के लिए उजागर कटिंग ऊँचाई 6.5 मिमी पर स्थिर रहती है।
प्रश्न: क्या C1319 एक ही समय में सेंटर टूथ, गेज टूथ और शॉक एब्जॉर्बिंग टूथ के रूप में काम कर सकता है?
ए: बिलकुल, एकीकृत स्थापना आयाम और सार्वभौमिक शंक्वाकार प्रोफ़ाइल एक ही पीडीसी बिट ब्लेड पर तीन अलग-अलग माउंटिंग स्थितियों के लिए एक ही इंसर्ट को सक्षम बनाता है।
प्रश्न: क्या मानक C1319 सघन कठोर ग्रेनाइट की निरंतर ड्रिलिंग के लिए उपयुक्त है?
ए: मानक विनिर्देश केवल मध्यम-नरम से मध्यम-कठोर संरचनाओं के लिए अनुकूलित है; निरंतर ग्रेनाइट ड्रिलिंग के लिए अनुकूलित उच्च संपीड़न और घिसाव-प्रतिरोधी संशोधित सी1319 की आवश्यकता होती है।
